技術丨安川機器人原點如何校準？告訴你一個好方法！

既然說到原點校準，那么就要來探討一下，什么是機器人原點？安川機器人的隨機資料中有這樣一句話：原點位置校準是將“機器人位置”與“編碼器位置”進行對照確認。

▌機器人位置

各大品牌機器人都有所謂的原點標記，也就是在本體上各軸或者關節處能看到的標識點，安川的大部分機器人是紅色箭頭加刻度線。

▌編碼器位置

編碼器反饋到機器人上就是脈沖值，安川機器人有個菜單，叫做“當前位置”，此菜單下調整顯示“脈沖值”，當脈沖值調整為“0”時，若“原點標記位置”無偏移則機器人原點無問題。

安川機器人出廠時已校準過原點位置校準，但下列情況需要再次校準原點位置：

● 更換機器人和控制柜（DX200）的組合時；
● 更換電機或者編碼器時；
● 內存被刪除時，（更換內存基板、本體編碼器電池耗盡、控制柜內存儲電池耗盡等）；
● 機器人與工件發生碰撞導致原點位置偏離時甚至產生輕微形變。

▌安川機器人原點丟失有兩種情況：

A、丟失個別軸的原點；B、丟失所有軸原點。

● 全部軸同時創建:更換機器人和控制柜的組合時，全部軸同時登錄原點位置。

● 各軸單獨創建：更換馬達或編碼器時，單獨登錄馬達或編碼器對應的各軸原點位置。

▌無論進行全部軸同時創建還是各軸單獨創建，我們要做的第一步都是：

在關節坐標系下，使用［軸操作鍵］調整機器人的姿勢，用肉眼目測，使各軸的“原點標記位置”一致。然后在機器人菜單下進行全軸或者單軸創建。

當然，用肉眼進行原點校準，肯定存在一定誤差，但是可以滿足正常生產，保證機器人及程序正常運行，注意程序點是需要微調的。

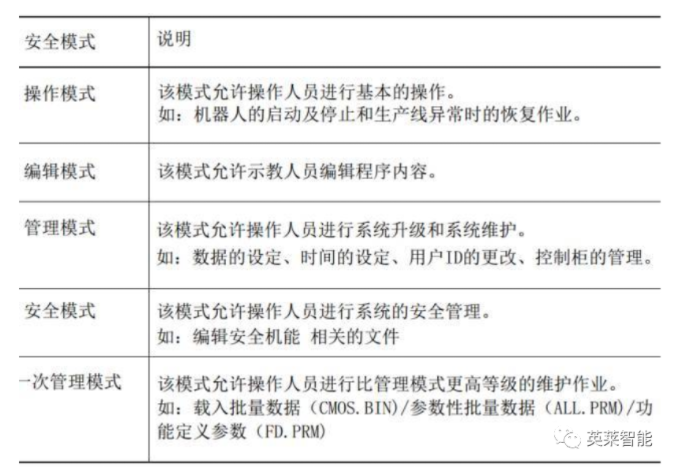

若想要進行原點校準，那么首先要了解的是，不是在任何模式/任何權限下都可以的。對于模式要求在示教模式，權限要求管理權限或者更高權限。原點丟失后，機器人基本不能進行任何操作。

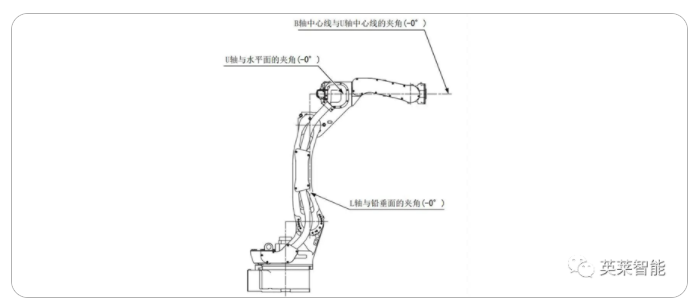

（安川一款小型機器人標準姿態）

唯有一個坐標系下機器人是可動的——關節坐標系，那么理所當然只能在關節坐標系下進行校準了。

▌所以原點校準幾個基本點要理清：

2）至少擁有管理權限

3）關節坐標系下進行

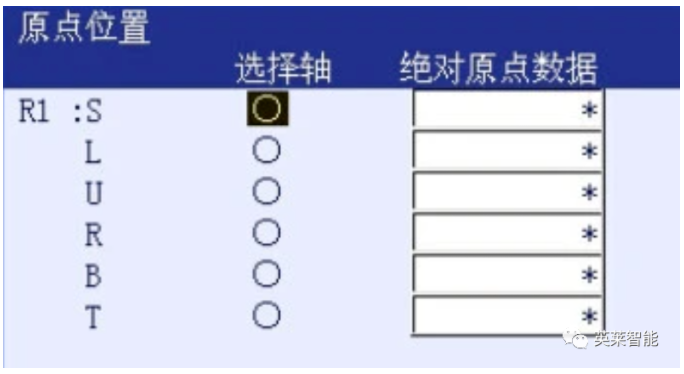

原點數據丟失后即顯示 “*”

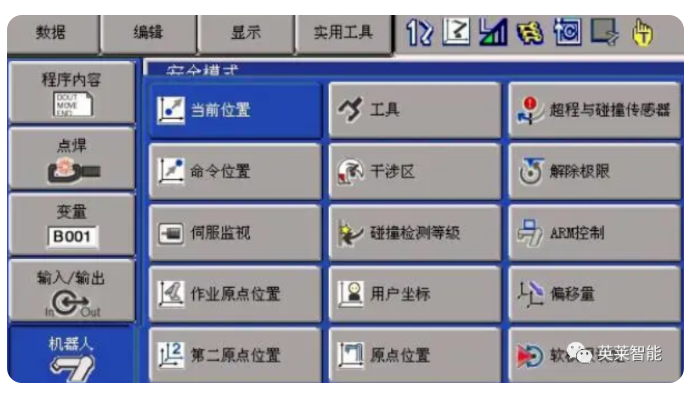

1）選擇主菜單中的“機器人”菜單，這時候會顯示出子菜單；
2）選擇子菜單中的“原點位置”；
3）如果現場是多機或者多個外部軸系統，要選擇對應軸組；
4）選擇“編輯”菜單，選擇“全部軸”，這時候會顯示確認對話框，選擇“是”。

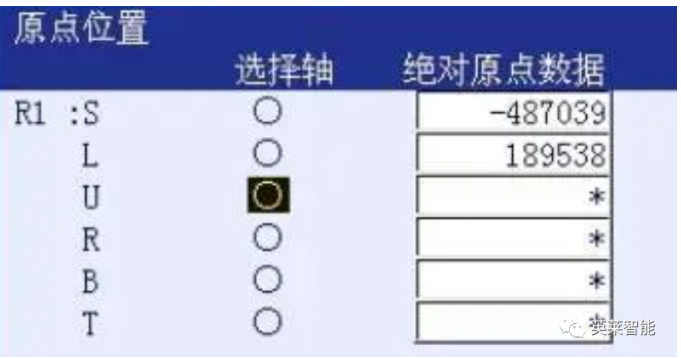

丟失原點數據的對應軸組出現 “*”
1）選擇主菜單中的“機器人”菜單，這時候會顯示出子菜單；
2）選擇子菜單中的“原點位置”；
3）如果現場是多機或者多個外部軸系統，要選擇對應軸組；
4）各軸單獨登陸原點位置，將光標移動對應軸組，按“選擇”鍵，即顯示確認對話框，選擇“是”即可。

當然，安川機器人控制柜門上都會設有原點位置數據，如果機器人沒有發生過嚴重事故，直接錄入找回，大家可以試一下哦~
